در سیستم هیدرولیک فیدر میکسر، سه جزء نقش اصلی را دارند و اغلب با هم اشتباه گرفته می‌شوند: پمپ که جریان تولید می‌کند، شیر که مسیر و مقدار جریان را کنترل می‌کند، و هیدروموتور یا جک که جریان را به حرکت تبدیل می‌کند.
شناخت این تقسیم کار، عیب‌یابی را ساده می‌کند. اگر بدانید هر جزء چه کاری انجام می‌دهد، از روی نشانه‌ها می‌توانید حدس بزنید کدام‌یک مشکل دارد و از تعویض قطعات سالم جلوگیری کنید.

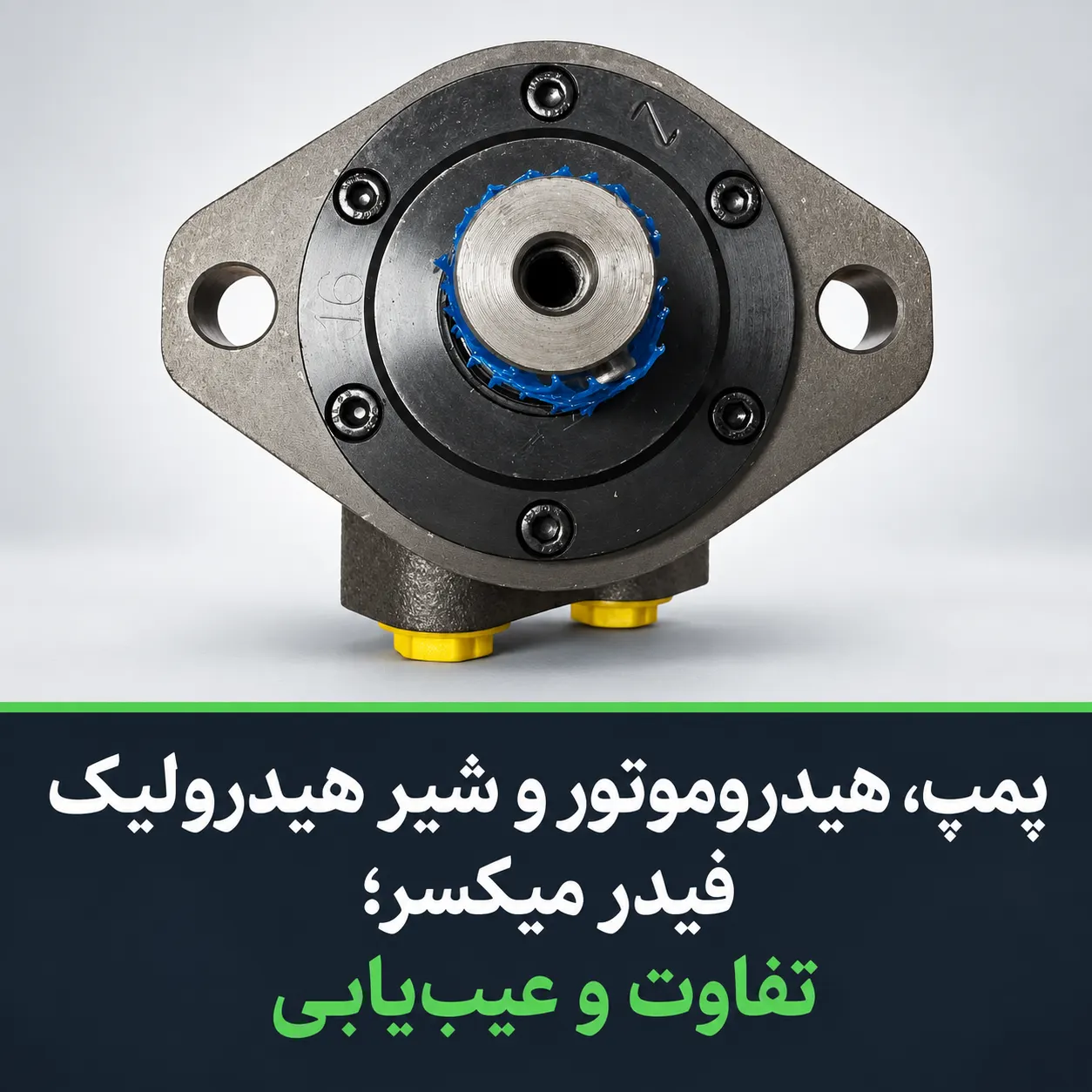

Feed mixer hydraulic component
جمع‌بندی سریع
- پمپ جریان تولید می‌کند؛ فشار از مقاومت مسیر ایجاد می‌شود، نه از پمپ.
- اگر همه حرکت‌ها با هم مشکل دارند، احتمال پمپ یا روغن بالاست.
- اگر فقط یک حرکت مشکل دارد، به همان مصرف‌کننده و شیر مسیرش شک کنید.
- روغن و فیلتر، پایه سلامت کل سیستم‌اند و باید اول بررسی شوند.
- تقسیم کار در سیستم هیدرولیک
- نقش و نشانه‌های خرابی هر جزء
- ترتیب عیب‌یابی سیستم هیدرولیک
- جدول مقایسه و مرجع
- خطاهای رایج و راه پیشگیری
- پرسش‌های متداول
تقسیم کار در سیستم هیدرولیک
پمپ با گرفتن نیرو از تراکتور یا موتور، روغن را از مخزن می‌کشد و به سمت مسیر می‌فرستد. مقدار روغنی که در واحد زمان جابه‌جا می‌شود، دبی نام دارد و سرعت حرکت‌ها را تعیین می‌کند. فشار اما محصول مقاومت است: وقتی جک بار سنگینی را بلند می‌کند، مقاومت و در نتیجه فشار بالا می‌رود.
شیرها این جریان را هدایت می‌کنند: به کدام مصرف‌کننده برود، با چه مقدار، و در چه جهتی. شیر اطمینان هم وظیفه دارد وقتی فشار از حد مجاز بیشتر شد، مسیر برگشت به مخزن را باز کند. هیدروموتور و جک، در انتهای زنجیره، این انرژی را به حرکت دورانی یا خطی تبدیل می‌کنند.
نقش و نشانه‌های خرابی هر جزء
پمپ هیدرولیک
تولیدکننده جریان. نشانه‌های خرابی: کند شدن همه حرکت‌ها، صدای زوزه یا کاویتاسیون، و داغ شدن غیرعادی روغن به‌دلیل نشتی داخلی. پیش از تعویض، حتماً روغن، فیلتر و شیر اطمینان بررسی شوند.
شیر کنترل جهت و دسته شیر
هدایت‌کننده جریان. نشانه‌های خرابی: عمل نکردن یک حرکت خاص، حرکت کند یا لرزان، یا نشتی داخلی که باعث افتادن تدریجی بار می‌شود. مشکل دسته شیر گاهی مکانیکی است و با تنظیم برطرف می‌شود.
شیر اطمینان
محافظ سیستم. اگر تنظیم آن پایین باشد یا خراب باشد، سیستم زیر بار قدرت نخواهد داشت و روغن داغ می‌شود. تنظیم آن فقط با گیج و طبق مقدار مرجع انجام شود.
هیدروموتور
تبدیل جریان به حرکت دورانی، معمولاً برای کانوایر. نشانه‌های خرابی: افت سرعت با وجود فشار مناسب، نشتی خارجی، صدای غیرعادی و داغی موضعی.
جک هیدرولیک
تبدیل جریان به حرکت خطی. نشانه‌های خرابی: نشتی از کاسه‌نمد، افتادن تدریجی بار در حالت نگه‌داشته، و خط افتادن روی میله.
جدول مقایسه و مرجع
راهنمای تفکیک ایراد بر اساس نشانه:
| نشانه | جزء محتمل | بررسی اولیه |
|---|---|---|
| همه حرکت‌ها کند | پمپ یا روغن | سطح، کیفیت روغن و فیلتر |
| یک حرکت کند | شیر یا مصرف‌کننده همان مسیر | تعویض متقابل مسیر |
| افت قدرت زیر بار | شیر اطمینان | کنترل فشار با گیج |
| افتادن بار در حالت نگه‌داشته | نشتی داخلی جک یا شیر | بررسی کاسه‌نمد و شیر |
| داغی روغن | نشتی داخلی | لمس دمای خطوط و اجزا |
| نشتی خارجی | آب‌بند یا اتصال | بازرسی مسیر و اتصالات |
ترتیب عیب‌یابی سیستم هیدرولیک
- سطح، دما و وضعیت ظاهری روغن را بررسی کنید.
- فیلترها را بازرسی و در صورت گرفتگی تعویض کنید.
- نشتی خارجی را در کل مسیر پیدا و ثبت کنید.
- مشخص کنید مشکل عمومی است یا محدود به یک مصرف‌کننده.
- فشار سیستم را با گیج در نقطه مرجع اندازه بگیرید و با مقدار استاندارد مقایسه کنید.
- تنظیم شیر اطمینان را طبق مقدار مرجع بررسی کنید.
- اگر همه موارد بالا سالم بودند، سراغ پمپ یا مصرف‌کننده مشکوک بروید.
اعداد مرجع که باید داشته باشید
- فشار کاری استاندارد سیستم در نقطه مشخص.
- دمای روغن در شرایط کاری معمول.
- زمان یک سیکل کامل هر مصرف‌کننده.
- ساعت کارکرد از آخرین تعویض روغن و فیلتر.
- دور محرک پمپ در شرایط کاری.
خطاهای رایج و راه پیشگیری
- تعویض پمپ بدون بررسی روغن، فیلتر و شیر اطمینان.
- بالا بردن تنظیم شیر اطمینان برای جبران افت قدرت.
- استفاده از روغن با گرید نامناسب.
- نصب قطعه نو روی سیستمی با روغن آلوده.
- جست‌وجوی نشتی با دست روی خطوط پرفشار.
- باز کردن اتصال پیش از تخلیه کامل فشار سیستم.
روغن هیدرولیک تحت فشار می‌تواند به زیر پوست نفوذ کند و آسیب جدی ایجاد کند که نیازمند مراجعه فوری پزشکی است. پیش از باز کردن هر اتصال، فشار را کاملاً تخلیه و بار را مهار کنید.
محصولات مرتبط تکنو دام صنعت
قطعات هیدرولیک موجود:
- پمپ هیدرولیکی فیدر میکسر — قطعه یدکی اصلی برای مدل‌های رایج فیدر میکسر
- هیدرو موتور فیدر میکسر — قطعه یدکی اصلی برای مدل‌های رایج فیدر میکسر
- دسته شیر هیدرولیکی — قطعه یدکی اصلی برای مدل‌های رایج فیدر میکسر
- هیدروموتور کانوایر — قطعه یدکی اصلی برای مدل‌های رایج فیدر میکسر
- روغن فیدر میکسر — قطعه یدکی اصلی برای مدل‌های رایج فیدر میکسر
مطالعه بیشتر
- سیستم هیدرولیک فیدر میکسر؛ پمپ، هیدروموتور، شیر و جک
- علائم ضعف پمپ هیدرولیک فیدر میکسر؛ افت فشار، کندی و داغ شدن روغن
- جک تثبیت فیدر میکسر؛ عملکرد، نشتی و نکات سرویس مدل‌های مختلف
- روغن فیدر میکسر؛ انتخاب روانکار و زمان تعویض در گیربکس و سیستم
پرسش‌های متداول
تفاوت پمپ و هیدروموتور چیست؟
پمپ انرژی مکانیکی را به جریان روغن تبدیل می‌کند؛ هیدروموتور برعکس، جریان روغن را به حرکت دورانی تبدیل می‌کند. جای این دو در زنجیره سیستم متفاوت است.
چطور بفهمم شیر اطمینان مشکل دارد؟
نشانه رایج، افت قدرت زیر بار همراه با داغ شدن روغن است، در حالی که سیستم در حالت بی‌بار عادی کار می‌کند. تأیید نهایی با اندازه‌گیری فشار انجام می‌شود.
چرا بار در حالت نگه‌داشته پایین می‌آید؟
معمولاً نشتی داخلی جک یا شیر کنترل. این حالت از نظر ایمنی جدی است و نباید با قرار دادن مهار موقت نادیده گرفته شود.
هر چند وقت روغن هیدرولیک را عوض کنم؟
طبق ساعت کارکرد ذکرشده در دفترچه همان مدل و زودتر از آن در صورت تیره شدن، بوی سوختگی یا ورود آب.
آیا می‌توان روغن‌های مختلف را مخلوط کرد؟
توصیه نمی‌شود. افزودنی‌های روغن‌های مختلف ممکن است با هم سازگار نباشند و خواص روانکاری و ضدسایش را کاهش دهند.
این راهنما از تجربه عیب‌یابی سیستم‌های هیدرولیک و انتقال قدرت ماشین‌آلات خوراک دام تدوین شده است. برای بررسی شرایط اختصاصی واحد خود با کارشناسان تکنو دام صنعت در تماس باشید.
